電能管理系統的層級結構及主要組成設備
發布時間：2020-03-05 瀏覽次數：
康派智能的電能管理系統主要應用于35kV及其以下電壓等級的變配電室。電網中對電壓等級的分類：中壓是指35kV 、10kV、低壓是指660V、380V。在電能管理系統中，系統根據功能與結構可劃分為三層，分別是系統管理層、網絡通訊層、現場設備層。

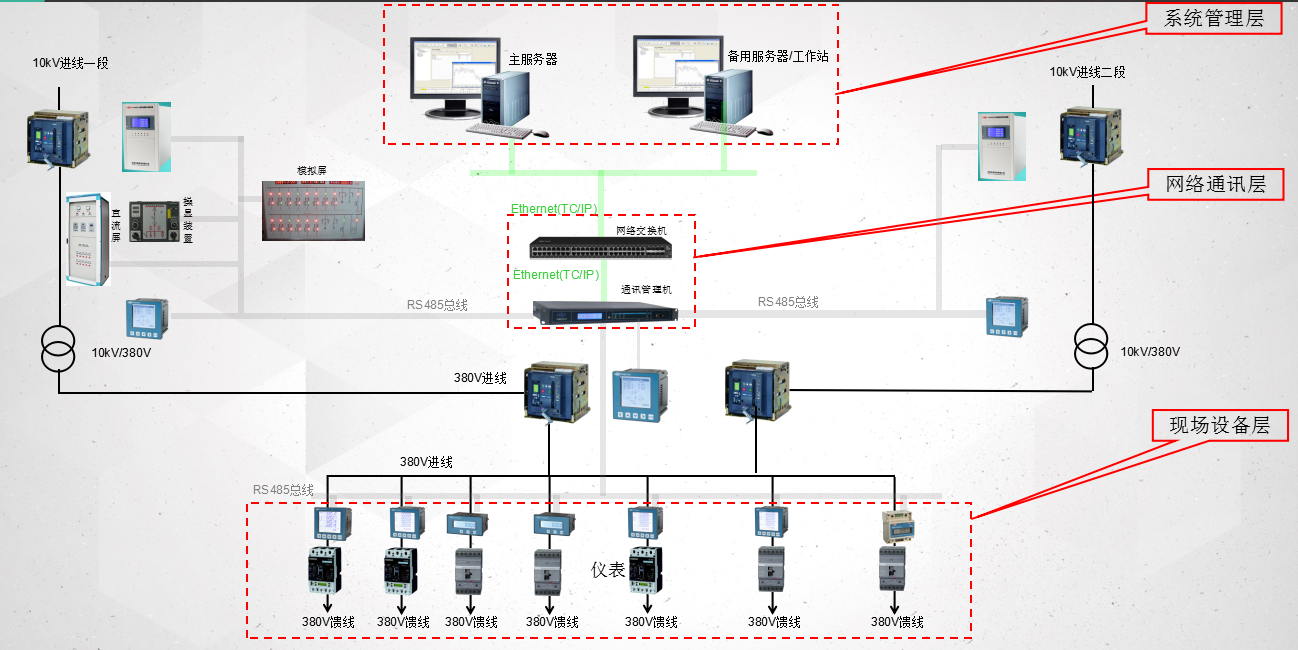

下圖為電能管理系統的拓撲結構圖：
接下來結合康派智能電能管理系統的系統拓撲圖，簡單介紹一下各層級主要組成：
電能管理系統的系統管理層包括：
主服務器：用于數據的存儲和轉發。具備采集數據和存儲數據的全部功能。
備用服務器：當服務器因故障停機時，備用服務器自動投入。保證系統管理軟件不間斷運行。
前置機：位于通訊設備的上端，可以采集通訊管理機中的數據。并轉發給服務器。但不具有存儲數據的功能。
工作站：位于各個值班室或監控室，用于工作人員瀏覽數據和控制設備操作。不具有存儲數據和采集管理機數據的功能。
電能管理系統的網絡通訊層包括：
通訊管理機：對不同廠家、不同類型的電表、微機綜合保護等終端設備中數據的采集。
電表、微機保護等設備的通訊接口或通訊規約千差萬別，通訊管理機可以內置上百種通訊規約和多種接口，將不同廠家非標的、千差萬別的通訊終端管理起來，并存儲數據，通過標準的接口和規約打包發送給系統管理層設備。
網絡交換機：為互聯網中以外網設備之間的連接，擴展接口。
光端機：將光纖網絡的光口轉換成我們家用電腦的網口。
光電網絡交換機：網絡交換機和光端機的混合體。既有光口也有電口。
電能管理系統的現場設備層：
現場設備層主要是用于現場監控信號的數據測量、顯示、控制、通訊的功能，主要由各種智能電力儀表、微機保護及其他第三方智能設備組成。
